⚙️ Configuración del Proyecto

Este módulo define los parámetros base del proyecto. La Zona Térmica (A-I) se selecciona según NCh 1079 y determina los límites máximos de transmitancia U según OGUC Art. 4.1.10.

📍 Zona Térmica
Define clima y límites normativos
📝 Nombre Proyecto
Identificación del proyecto en sistema

Nota: Indicador informativo para pre-dimensionamiento HVAC. No reemplaza simulacion dinamica.

Arrastrar archivo IFC

Autocompletado de geometría y materiales

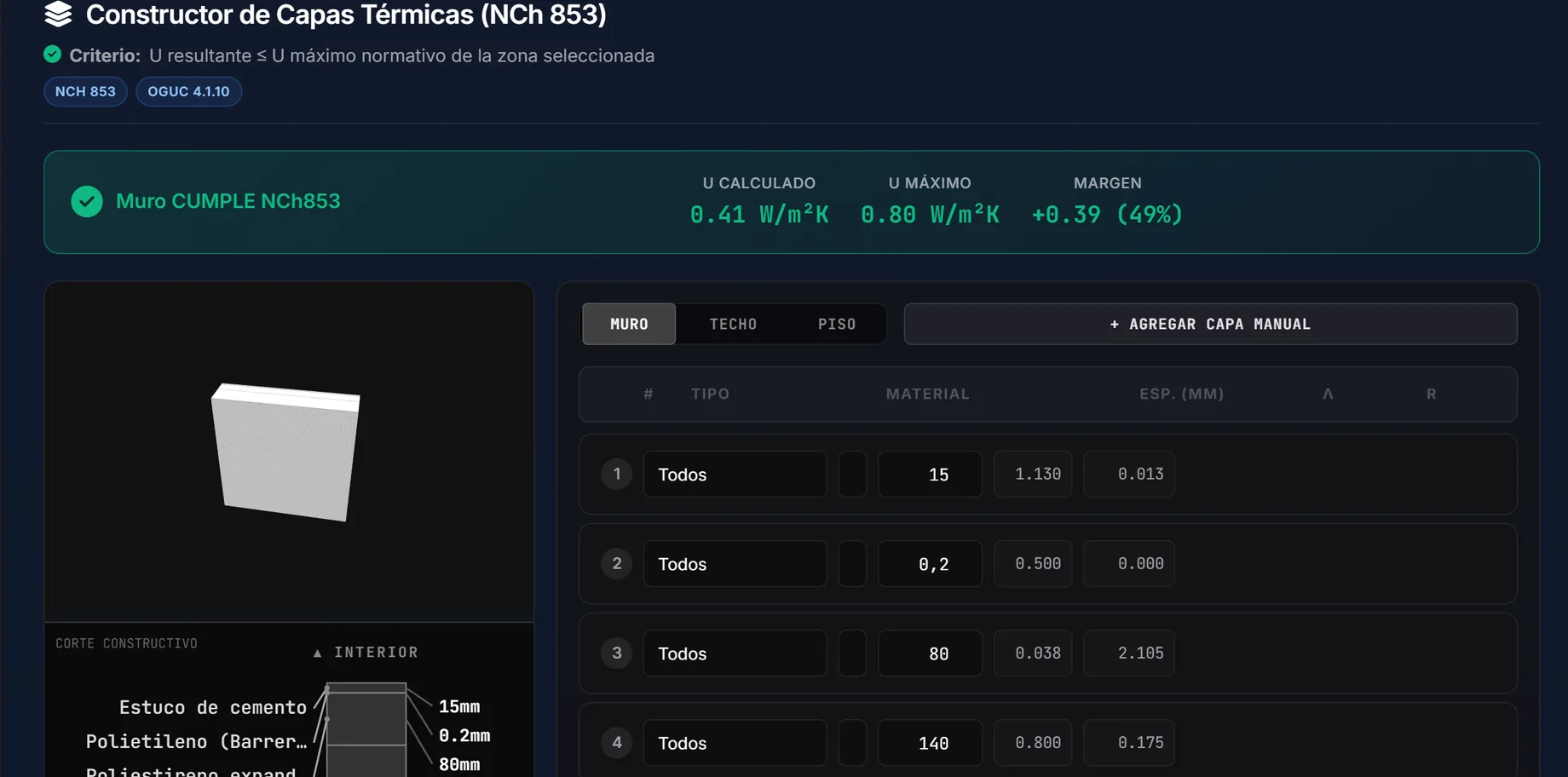

🧱 Constructor de Capas Térmicas (NCh 853)

Defina la composición de cada elemento constructivo. Las capas aportan resistencia térmica que se suma en serie: Rt = Rsi + ΣRi + Rse. Para estructuras con perfiles intercalados (Metalcon) se aplica el cálculo de Caminos Paralelos ponderados por área.

📊 Resistencias Serie
R = e/λ para cada capa homogénea
⚡ Caminos Paralelos
Para estructuras con perfiles metálicos

✅ Criterio: U resultante ≤ U máximo normativo de la zona seleccionada.

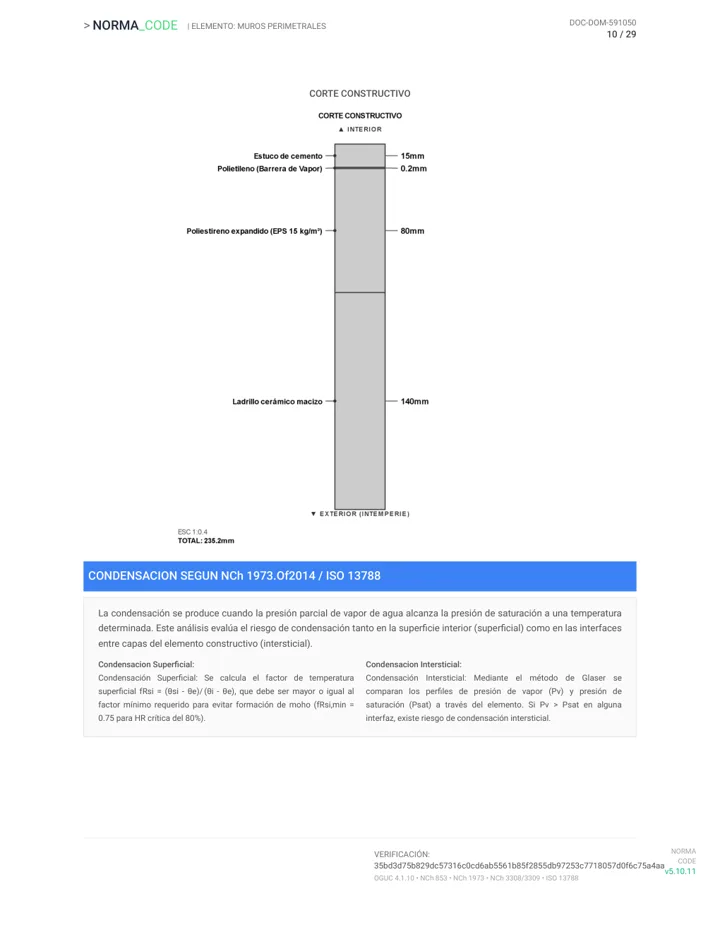

CORTE CONSTRUCTIVO

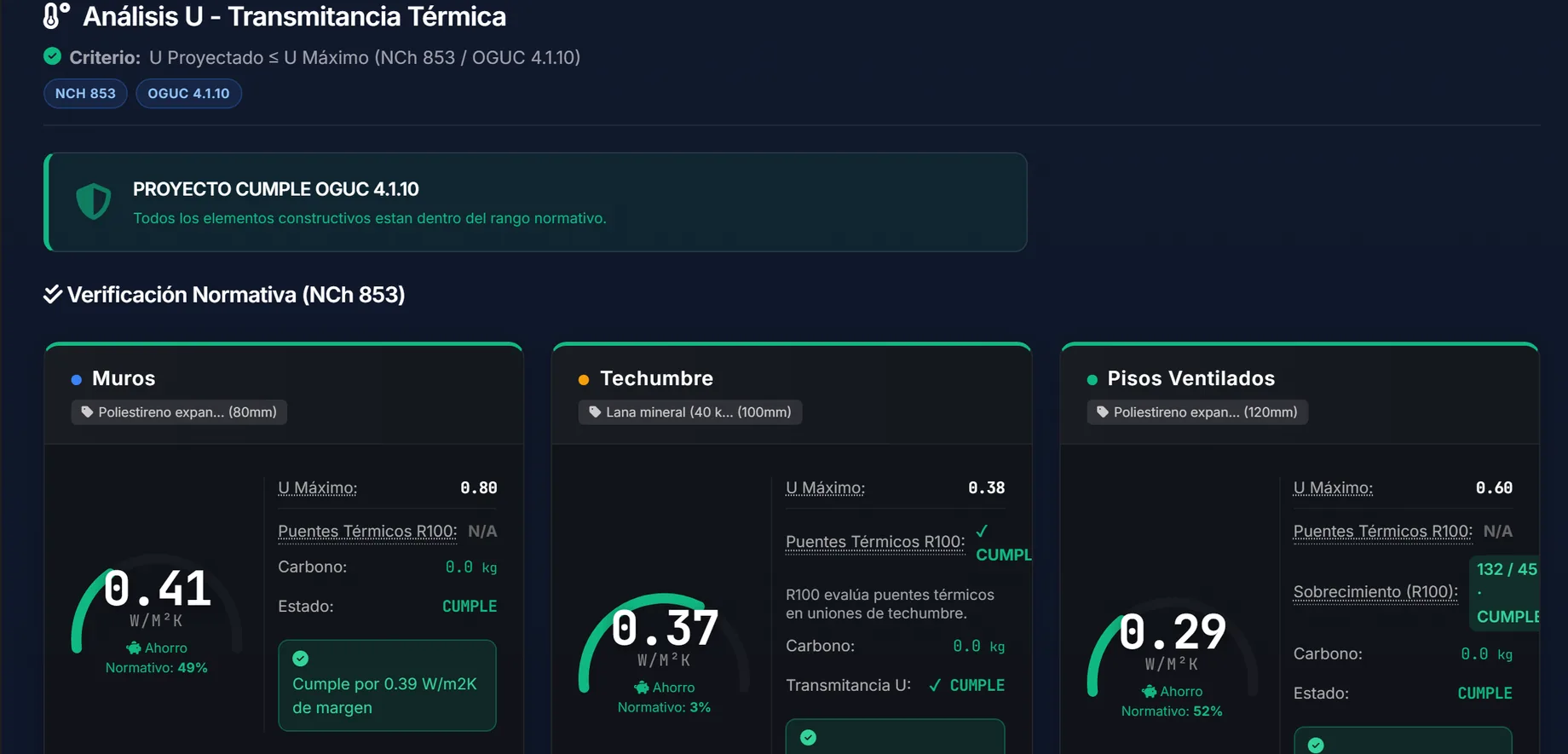

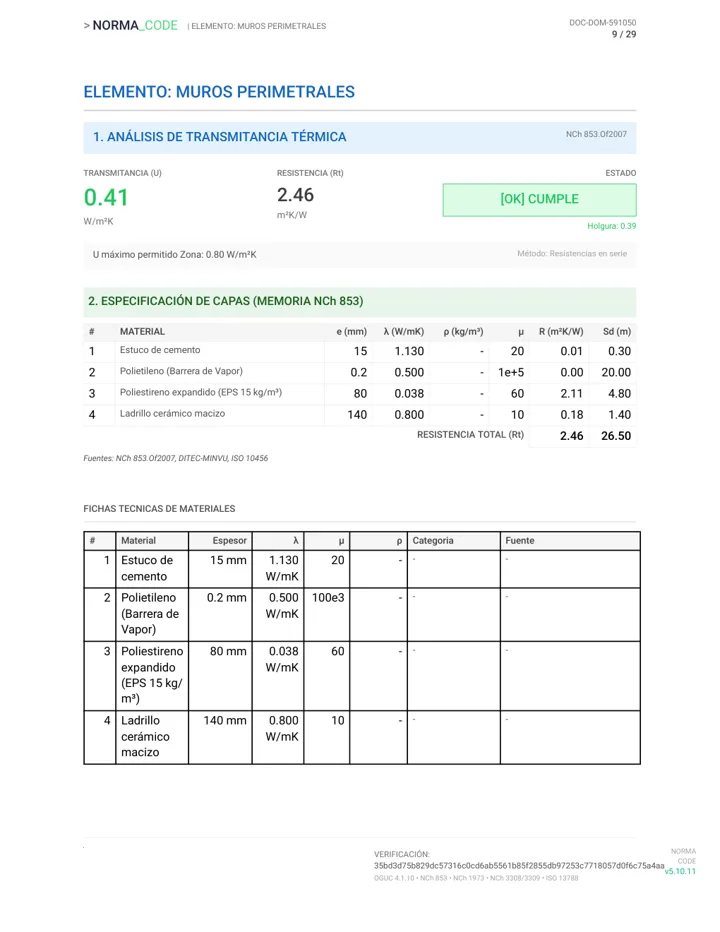

Verificación de Transmitancia Térmica (NCh 853 / OGUC 4.1.10)

Este módulo verifica el cumplimiento del Valor U (W/m²K) de la envolvente, comparándolo con los límites máximos permitidos por la Zona Térmica seleccionada (NCh 1079), según artículo 4.1.10 de la OGUC.

Valor U
Cantidad de calor que atraviesa 1m². Menor es mejor.
Resistencia Rt
Capacidad de frenar el flujo de calor. Rt = 1/U.
¿Cómo se calcula el Valor U?
1
Resistencia de cada capa (R)

Cada capa aporta resistencia térmica proporcional a su espesor e inversamente proporcional a su conductividad:

R = espesor(m) / λ (W/mK)

Ejemplo: 100mm de Lana Mineral (λ=0.04) → R = 0.1/0.04 = 2.50 m²K/W

2
Resistencia Total (Rt)

Se suman todas las resistencias de las capas más las resistencias superficiales interior (Rsi) y exterior (Rse):

Rt = Rsi + ΣR_capas + Rse

Valores Rsi/Rse según NCh 853: Muros (0.13/0.04), Techumbre (0.10/0.04), Pisos (0.17/0.04).

3
Transmitancia U

El valor U es el inverso de la resistencia total:

U = 1 / Rt (W/m²K)

Un valor U menor indica mejor aislación. Los límites máximos normativos varían según la zona climática (NCh 1079) y el tipo de elemento.

4
Puentes Térmicos

Cuando existe estructura (Metalcon, madera), se aplica el método de ponderación paralela:

U_eff = f_estructura × U_estructura + (1 - f) × U_aislante

El factor f depende del porcentaje de estructura en el elemento. Metalcon genera mayor puente térmico que madera.

Marco Normativo: Artículo 4.1.10 OGUC (Reglamentación Térmica), NCh 853 (Acondicionamiento Térmico - Envolvente), LOSCAT E13 2025 Res. Ex. N°764 (Listado Oficial de Soluciones Constructivas). Las 9 zonas térmicas están definidas en NCh 1079.

Criterio de Aprobación: U Proyectado ≤ U Máximo Normativo para la zona climática.

Esperando Cálculo...

Agregue capas y seleccione zona para verificar cumplimiento.

Huella Carbono -- kgCO₂e

Verificación Normativa (NCh 853)

Inicializando Dashboard...

Composición de Resistencia Térmica (R-Breakdown)

Visualice qué capas aportan más a la aislación total. Mayor % = Mejor rendimiento térmico.

Muros

Techumbre

Pisos V.

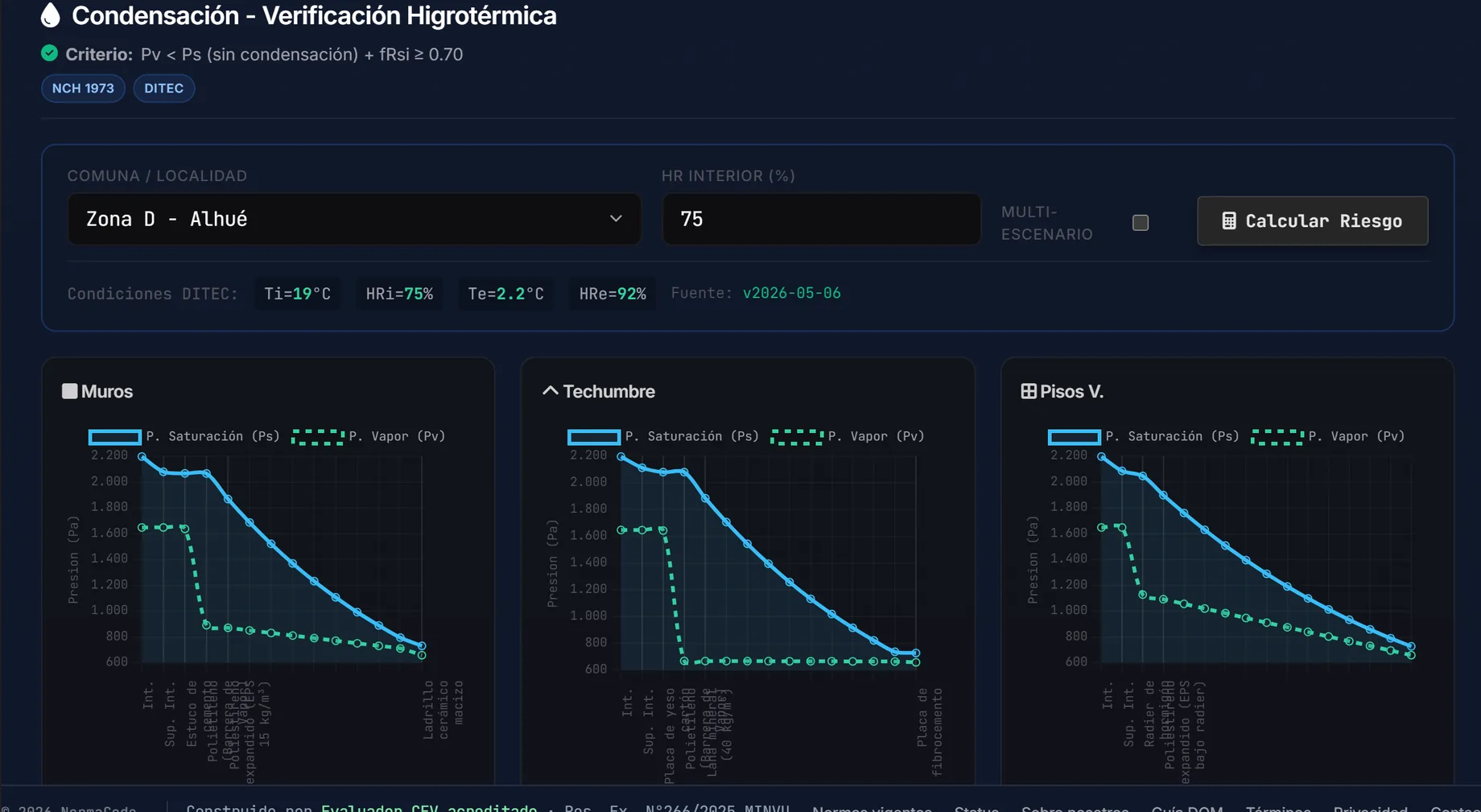

Verificación Higrotérmica

Condiciones DITEC: Ti=-- C HRi=--% Te=-- C HRe=--% Fuente=--

Este módulo analiza el riesgo de condensación intersticial y superficial mediante el Método de Glaser, evaluando el comportamiento del elemento bajo condiciones críticas de invierno (Mes más frío según estadística climática DITEC V2.17 (provincia/mes frio) y NCh 1079), tal como exige la reglamentación térmica municipal y los PDA vigentes.

Normativa DITEC aplicada (Fuente de Verdad)
  • Condiciones exteriores: provincia + mes mas frio segun DITEC V2.17 (Te y HRe).
  • Condiciones interiores DITEC: Ti = 19 C fijo y HRi se evalua en 65/75/80%.
  • Cumplimiento DITEC total exige aprobar los tres escenarios; si uno falla, no cumple.
  • Metodo Glaser (NCh 1973) con Ps por Magnus y Sd = espesor(m) x mu.
  • fRsi >= 0.70 (ISO 13788) y resistencias superficiales Rsi/Rse de NCh 853.
  • Camara ventilada corta el analisis: capas exteriores se consideran ambiente.
¿Cómo funciona el Método de Glaser?
1
Perfil de Temperaturas

Se calcula la temperatura en cada interfaz entre capas usando la resistencia térmica acumulada:

T(x) = Ti - (R_acum / R_total) × (Ti - Te)

Donde R_acum es la suma de resistencias desde el interior hasta el punto x, y R_total incluye las resistencias superficiales Rsi y Rse (NCh 853).

2
Presión de Saturación (Ps)

En cada interfaz, se calcula la presión máxima de vapor que el aire puede contener a esa temperatura, usando la Fórmula de Magnus:

Ps = 610.5 × exp(17.269 × T / (237.3 + T))

Esta curva define el límite físico: si la presión de vapor real lo supera, el agua se condensa.

3
Presión de Vapor Real (Pv)

La presión de vapor cae linealmente a través de las capas, proporcional a su espesor de difusión equivalente Sd:

Sd = espesor(m) × μ

Donde μ (mu) es el factor de resistencia al vapor del material. Ejemplo: Polietileno μ=100.000, Lana Mineral μ=1, EPS μ=60.

4
Verificación

Si en alguna interfaz Pv > Ps, existe riesgo de condensación intersticial (agua líquida dentro del muro). Adicionalmente se verifica el factor fRsi:

fRsi = (Tsi - Te) / (Ti - Te) ≥ 0.70

Un fRsi bajo indica riesgo de moho superficial en la cara interior.

Marco Normativo: ISO 13788:2012 (Hygrothermal Performance), NCh 1973 (Condiciones Higrotérmicas), Resolución Exenta N°1802 MINVU (Condiciones de Cálculo). Las condiciones climáticas exteriores provienen de la zonificación NCh 1079 y las resistencias superficiales de NCh 853.
━━━ Curva Ps (Saturación)
Límite físico antes de saturarse el material.
┅┅┅ Curva Pv (Vapor Real)
Humedad calculada atravesando las capas.

Criterio de Aprobación: Pv siempre inferior a Ps (sin intersecciones) y Factor fRsi ≥ 0.70 para prevenir moho superficial.

Muros

Esperando cálculo...

Techumbre

Esperando cálculo...

Pisos V.

Esperando cálculo...

🏢 Análisis Integral de Envolvente (OGUC 4.1.10)

Evaluación del comportamiento térmico global ponderado. Considera la transmitancia media de muros opacos y elementos traslúcidos (ventanas) para cada orientación cardinal.

✅ Criterio: Promedio ponderado U y % de vidrio dentro de límites zonales.

Metodologia de Ventilacion (NCh 3309 / OGUC 4.1.1.8)

Modelo de flujo direccionado por recinto (NCh 3309): Admision pasiva en recintos secos (dormitorios, living) y extraccion mecanica/pasiva en recintos humedos (cocina, banos).

Criterio: Balance de flujos Q_admision >= Q_extraccion + superficie practicable > 4% area piso.

Presione Calcular

Resultados pendientes
Area Vent. Efectiva -- m2
Volumen Aire -- m3
Caudal Req. -- m3/h
Renovaciones -- ren/h
Area Req. (4%) -- m2

Calculo de Demanda Termica (NCh 3117 / ISO 13790)

Zona: -- Grados Dia (Base 15C): -- Fuente: --

Estimacion anual de energia para calefaccion usando Grados-Dia (base 15C). Considera perdidas por transmision (envolvente), infiltraciones y ganancias simplificadas.

Nota: Indicador informativo para pre-dimensionamiento HVAC. No reemplaza simulacion dinamica.

Modo de calculo: --
Normativa aplicada
  • NCh 3117: Metodo de Grados-Dia (base 15C) para demanda anual.
  • ISO 13790: balance estacionario simplificado.
  • NCh 853: U-values de muros, techos y pisos (transmision).
  • NCh 1079: clima y Grados-Dia por zona.
  • OGUC 4.1.10: marco regulatorio termico.
Metodologia y formulas (resumen)
1
Perdidas por transmision

Ht = sum(U * A) + 10% puentes termicos (heuristica).

2
Perdidas por ventilacion

Hv = 0.34 * n * V (n en renov/h, V en m3).

3
Demanda anual

Q_loss = (Ht + Hv) * DD * 24 / 1000.

Q_gains = 0.30 * Q_loss (simplificado).

Q_heating = max(0, Q_loss - Q_gains).

4
Indicador especifico

Demanda especifica = Q_heating / Area_piso (kWh/m2-anio).

Manual CEV
-
--
NORMATIVO
ISO 13790
DEMANDA CALEFACCION
--
kWh/anio
DEMANDA ESPECIFICA
-- kWh/m2-anio
Metodo: Q = Loss - eta * Gain - Base 15C (NCh 3117)
Balance Termico
DESGLOSE DE PERDIDAS
Realiza el calculo para identificar Puntos Criticos.
Transmision segun NCh 853 - Infiltracion NCh 3117
Datos de Entrada (Envolvente)
--
--
--
--
--
--
--
--
--
--
--
--
--
--

Archivo Legal OGUC (Declaraciones + Anexos)

Modulo declarativo para informe municipal. Completa incendio, estabilidad estructural, instalaciones, respaldos y firma profesional segun OGUC.

Nota: Estos datos no son calculados. Son declaraciones formales y anexos.
